Beschreibung

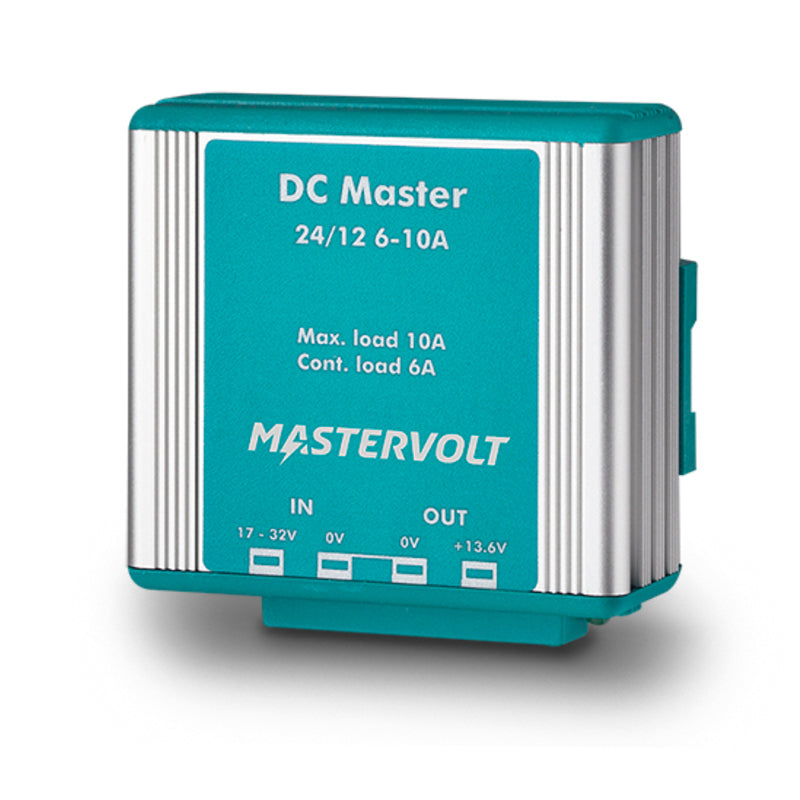

Der Mastervolt DC Master 24/12-6 ist ein kompakter und effizienter DC-DC Wandler zur Umwandlung einer 24-V-Batteriespannung in eine stabile 12-V-Versorgung. Mit einem kontinuierlichen Ausgangsstrom von 6 A eignet er sich ideal zur Versorgung von 12-V-Verbrauchern in 24-V-Bordnetzen.

Der Wandler liefert eine stabilisierte Ausgangs-Nennspannung von 13,6 V und ist damit besonders für Anwendungen geeignet, bei denen eine zuverlässige und konstante 12-V-Versorgung benötigt wird. Typische Einsatzbereiche sind Freizeitfahrzeuge, Boote und andere semi-professionelle Bordnetzsysteme.

24 V auf stabile 12-V-Versorgung

Der DC Master 24/12-6 ermöglicht es, 12-V-Verbraucher problemlos an einem 24-V-Batteriesystem zu betreiben. Der Eingangsspannungsbereich liegt bei 20 bis 32 V DC. Die integrierte Stabilisierung sorgt dabei für eine konstante Ausgangsspannung.

Mit einer maximalen Ausgangsleistung von 136 W und einem kontinuierlichen Ausgangsstrom von 6 A bietet der Wandler ausreichend Leistungsreserven für zahlreiche Anwendungen im Bordnetz.

Zusätzliche Leistungsreserve

Ein besonderer Vorteil des DC Master 24/12-6 ist die kurzfristig verfügbare Leistungsreserve. Für Intervalle von bis zu 2 Minuten kann der Wandler einen Ausgangsstrom von bis zu 10 A bereitstellen.

Dadurch eignet sich das Gerät auch für Verbraucher, die beim Einschalten oder kurzfristig einen höheren Strom benötigen.

Kompakte und effiziente Bauweise

Mit Abmessungen von nur 89 × 87 × 50 mm und einem Gewicht von lediglich 0,25 kg lässt sich der DC Master auch bei begrenztem Einbauraum problemlos integrieren.

Die natürliche Kühlung ermöglicht einen zuverlässigen Betrieb ohne zusätzlichen Lüfter. Der Wandler ist für einen Umgebungstemperaturbereich von -25 °C bis +80 °C ausgelegt. Oberhalb von 30 °C erfolgt eine Leistungsreduzierung.

Nicht galvanisch getrennt

Beim DC Master 24/12-6 handelt es sich um ein nicht galvanisch getrenntes Modell. Eingang und Ausgang sind elektrisch miteinander verbunden. Der Wandler ist für Anwendungen mit negativer Erdung geeignet.

Einfache Montage

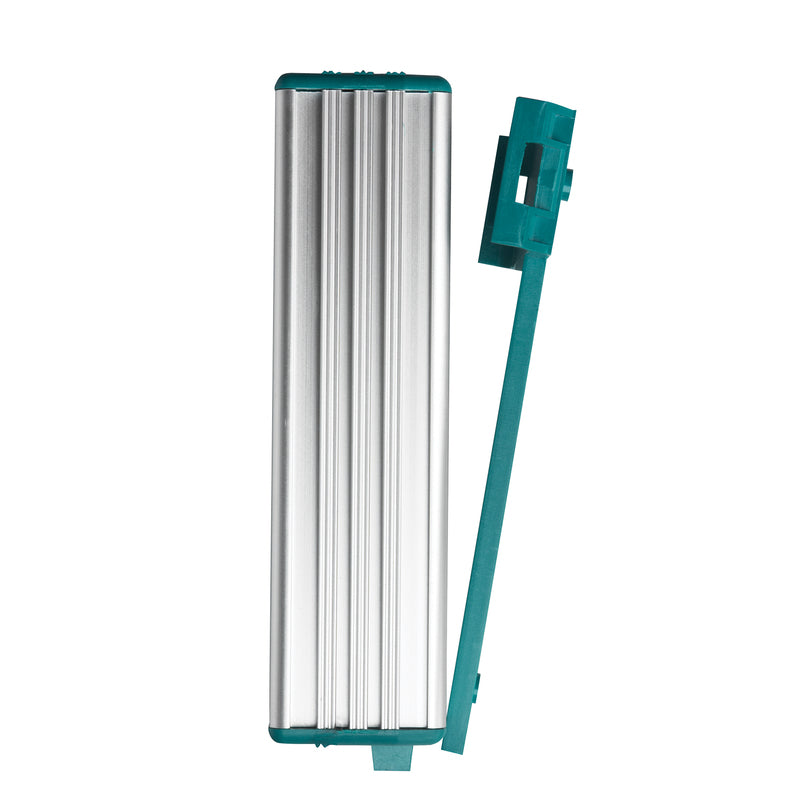

Die Installation gestaltet sich dank der kompakten Bauweise und der mitgelieferten Montagehalterung besonders einfach. Schrauben und weiteres Befestigungsmaterial sind ebenfalls Bestandteil des Lieferumfangs.

Ihre Vorteile auf einen Blick

• DC-DC Wandler von 24 V auf 12 V
• Stabilisierte Ausgangsspannung von 13,6 V
• 6 A kontinuierlicher Ausgangsstrom
• Bis zu 10 A für 2-Minuten-Intervalle
• Maximale Ausgangsleistung: 136 W
• Eingangsspannungsbereich: 20–32 V DC
• Nicht galvanisch getrennt
• Kompakte Abmessungen
• Natürliche Kühlung ohne zusätzlichen Lüfter
• Geeignet für Freizeit- und semi-professionelle Anwendungen
• Montagehalterung und Befestigungsmaterial inklusive
• CE-zertifiziert

Technische Daten

Lieferumfang

• 1 × Mastervolt DC Master 24/12-6
• Montagehalterung
• Schrauben und Befestigungsmaterial
