Beschreibung

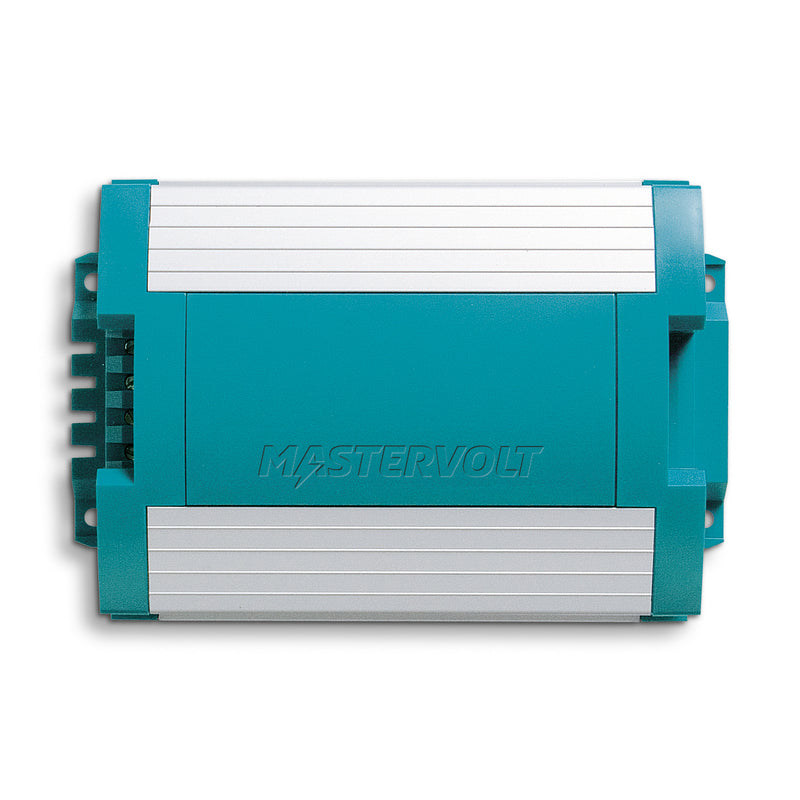

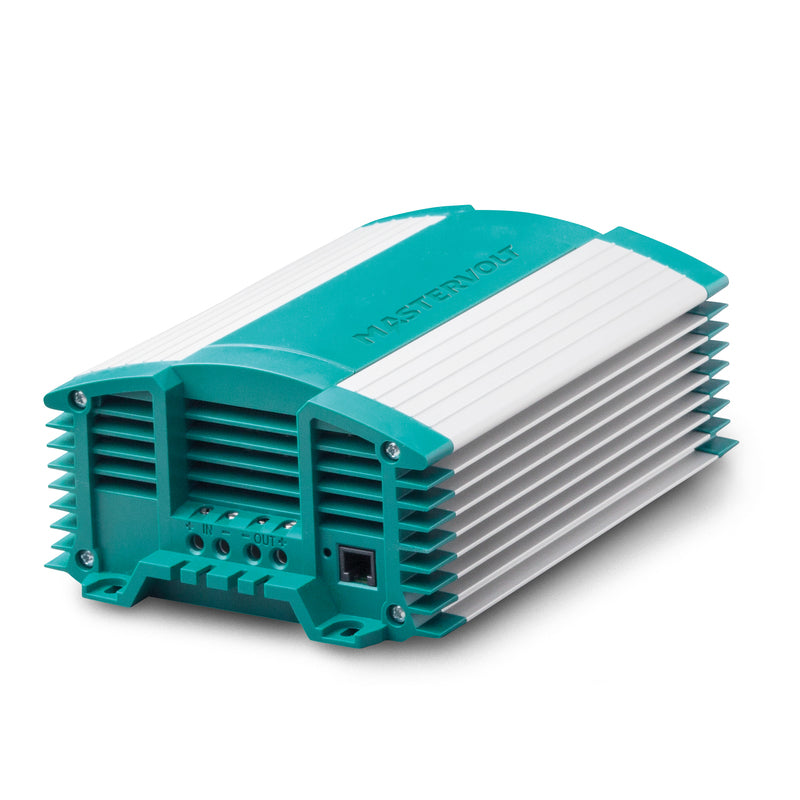

Der Mastervolt Magic 24/12-20 ist ein leistungsstarker, galvanisch getrennter DC-DC Wandler für professionelle, semi-professionelle und anspruchsvolle Freizeit-Anwendungen. Das Gerät wandelt eine 24-V-Versorgung in eine stabilisierte und einstellbare 12-V-Ausgangsspannung um und liefert dabei bis zu 20 A Ausgangsstrom.

Dank der galvanischen Trennung zwischen Ein- und Ausgang werden Störungen und unerwünschte Abschaltungen empfindlicher Verbraucher reduziert. Gleichzeitig sorgt die präzise Spannungsregelung auch bei schwankender Batteriespannung und hoher Belastung für eine stabile Stromversorgung.

Leistungsstarke und stabile Spannungsversorgung

Die Ausgangsspannung kann im Bereich von 10 bis 15 V eingestellt werden. Über die MasterAdjust-Software lässt sich die Nenn-Ausgangsspannung individuell programmieren. Dadurch kann der Magic 24/12-20 optimal an die jeweilige Anwendung angepasst werden.

Mit einer maximalen Ausgangsleistung von 300 W und einem maximalen Ausgangsstrom von 20 A eignet sich der Wandler auch für leistungsintensive 12-V-Verbraucher.

Galvanisch getrennt für empfindliche Verbraucher

Der Magic 24/12-20 verfügt über eine galvanische Trennung zwischen Eingang und Ausgang. Dies bietet zusätzlichen Schutz und kann dazu beitragen, Störungen bei empfindlicher Elektronik und Kommunikationsgeräten zu vermeiden.

• Galvanische Trennung zwischen Ein- und Ausgang
• Zusätzlicher Berührungsschutz
• Geeignet für negative oder positive Erdung
• Entstörung empfindlicher elektrischer Geräte

Auch als 3-stufiges Batterieladegerät einsetzbar

Der Magic 24/12-20 kann nicht nur als DC-DC Wandler, sondern auch als 3-stufiges Batterieladegerät verwendet werden. Über die entsprechenden DIP-Schalter lässt sich der 3-stufige Lademodus aktivieren.

Unterstützt werden verschiedene Batterietechnologien, darunter Gel-, AGM-, Nasszellen-, Spiralzellen-, Lithium-Ionen- und Traktionsbatterien. Der maximale Ladestrom im 3-stufigen Ladebetrieb beträgt 16 A.

Programmierbar mit MasterAdjust

Über einen Laptop oder PC kann der Magic 24/12-20 individuell konfiguriert und überwacht werden. Über die Kommunikationsschnittstelle und die MasterAdjust-Software lassen sich persönliche Einstellungen vornehmen und Parameter an die jeweilige Anwendung anpassen.

Auch die Ausgangsspannung und weitere Betriebsparameter können entsprechend den Anforderungen eingestellt werden.

Energiesparende Dimmerfunktion

Der Magic 24/12-20 verfügt über eine integrierte Dimmerfunktion. Die Ausgangsspannung kann im Dimmerbetrieb von 4 bis 13 V eingestellt werden. Die Regelung erfolgt effizient und reduziert unnötige Wärmeentwicklung im Vergleich zu herkömmlichen Widerstandsdimmern.

Parallelbetrieb für höhere Leistungen

Mehrere Magic-Geräte können parallel betrieben werden. Dadurch lassen sich auch sehr hohe Ausgangsströme realisieren. Die moderne Hochfrequenztechnik sorgt dabei für einen effizienten Betrieb mit geringen Schaltverlusten.

Für anspruchsvolle Anwendungen entwickelt

Die Magic-Serie wurde für den zuverlässigen Dauerbetrieb in professionellen, semi-professionellen und Freizeit-Anwendungen entwickelt. Der Magic 24/12-20 ist für den Betrieb unter anspruchsvollen Bedingungen ausgelegt und kann kontinuierlich eingesetzt werden.

Die angegebene MTBF von 280.000 Stunden bei voller Kapazität unterstreicht die auf Dauerbetrieb ausgelegte Konstruktion.

Ihre Vorteile auf einen Blick

• Leistungsstarker DC-DC Wandler 24 V auf 12 V
• Bis zu 20 A Ausgangsstrom
• 300 W Ausgangsleistung
• Galvanisch getrennter Ein- und Ausgang
• Einstellbare Ausgangsspannung von 10–15 V
• Programmierbar über MasterAdjust
• 3-stufiger Batterielademodus mit bis zu 16 A Ladestrom
• Geeignet für Gel-, AGM-, Nass-, Spiralzellen-, Lithium-Ionen- und Traktionsbatterien
• Integrierte Dimmerfunktion
• Parallelschaltung mehrerer Geräte möglich
• MasterBus-kompatibel
• Überlast- und Übertemperaturschutz
• Für professionelle und anspruchsvolle Anwendungen geeignet

Technische Daten

Hersteller	Mastervolt
Modell	Magic 24/12-20
Produkttyp	Galvanisch getrennter DC-DC Wandler
Eingangs-Nennspannung	24 V
Eingangsspannungsbereich	19–32 V
Ausgangsspannung	10–15 V
Nenn-Ausgangsspannung	13,6 V, über MasterAdjust einstellbar
Dimmer-Ausgangsspannung	4–13 V
Max. Ausgangsleistung	300 W
Ausgangs-Nennleistung	300 W
Max. Ausgangsstrom	20 A
Ladestrom im 3-stufigen Modus	16 A
Galvanische Trennung	Ja
Spannungsstabilisierung	Ja
Wirkungsgrad	> 90 %, Spitze 92 %
Parallelschaltung	Ja
Dimmerfunktion	Ja
Batterietypen	Geflutet, Gel, AGM, Spiralzellen, Lithium-Ionen, Traktion, benutzerdefiniert
MasterBus-Kompatibilität	Ja, über MasterBus Serial Interface
Anschlüsse	Schraubklemmen, max. 16 mm² / AWG5
Kühlung	Wartungsfreie Variolüfter
Schutz	Überlast- und Übertemperaturschutz
Schutzart	IP21
Temperaturbereich	-25 °C bis +60 °C, Leistungsreduzierung > 40 °C
Abmessungen (H × B × T)	227 × 154 × 81 mm
Gewicht	1,8 kg
Zertifizierung	CE
