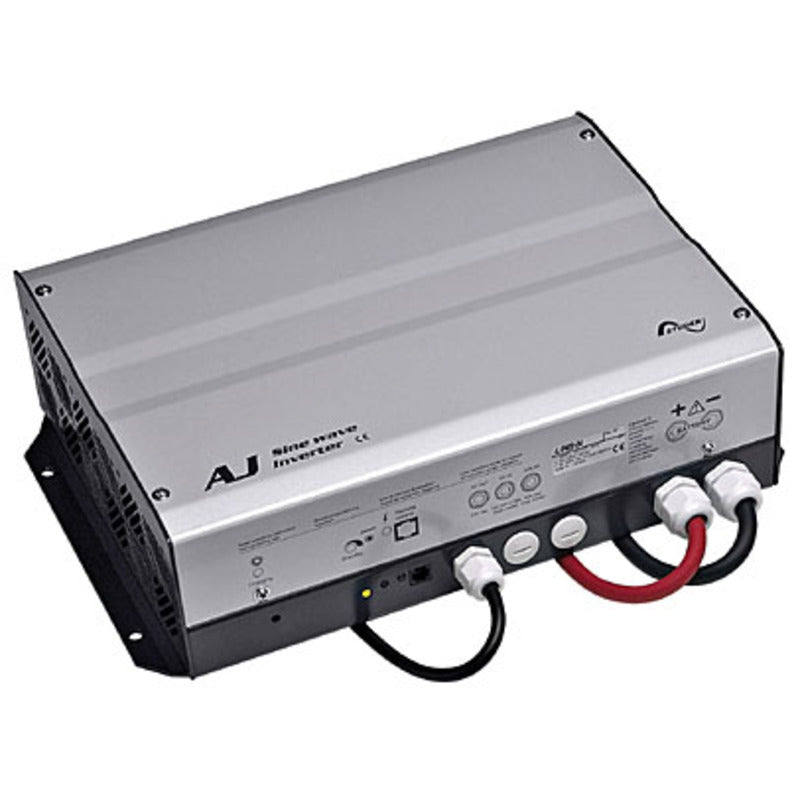

Studer AJ 2100 / AJ 2400 – Sinus-Wechselrichter 2000 VA

Die Studer AJ 2100 und AJ 2400 sind leistungsstarke Sinus-Wechselrichter für die zuverlässige Versorgung von 230-V-Verbrauchern aus einem 12-V- bzw. 24-V-Bordnetz. Mit einer Dauerleistung von 2000 VA und einer kurzzeitigen Anlaufleistung von bis zu 5000 VA eignen sich die Wechselrichter besonders für Yachten, Boote, Wohnmobile und Fahrzeuge mit hohem Energiebedarf.

Der AJ 2100-12 ist für 12-V-Bordnetze ausgelegt, während der AJ 2400-24 für 24-V-Systeme vorgesehen ist. Beide Geräte erzeugen eine stabile sinusförmige Ausgangsspannung und ermöglichen den netzunabhängigen Betrieb leistungsstarker 230-V-Verbraucher.

Leistungsstarke 230-V-Versorgung

Die Studer AJ-Wechselrichter wandeln die Gleichspannung der Bordbatterie in eine 230-V-Wechselspannung mit 50 Hz um. Die sinusförmige Ausgangsspannung ermöglicht den Betrieb zahlreicher handelsüblicher 230-V-Geräte.

Mit einer Dauerleistung von 2000 VA können auch leistungsintensive Verbraucher versorgt werden. Das hohe Überlastvermögen ermöglicht zudem das Starten von Geräten mit erhöhtem Anlaufstrom.

Die maximale Anlaufleistung beträgt bei beiden Varianten 5000 VA. Dadurch eignen sich die Wechselrichter beispielsweise für Klimaanlagen, Elektrowerkzeuge, Kaffeemaschinen und weitere Verbraucher mit hohem Einschalt- bzw. Anlaufstrom.

AJ 2100-12 für 12-V-Bordnetze

Der Studer AJ 2100-12 ist für den Einsatz an 12-V-Batteriesystemen vorgesehen. Er bietet 2000 VA Dauerleistung und eine Anlaufleistung von bis zu 5000 VA.

Der Eingangsspannungsbereich liegt bei 10,5 bis 16 V. Bei Nennleistung beträgt die angegebene Stromaufnahme bis zu 180 A. Aufgrund der hohen Ströme ist bei der Installation auf eine entsprechend dimensionierte Verkabelung und Absicherung zu achten.

AJ 2400-24 für 24-V-Bordnetze

Der Studer AJ 2400-24 ist für 24-V-Bordnetze ausgelegt und bietet ebenfalls 2000 VA Dauerleistung sowie bis zu 5000 VA Anlaufleistung.

Der Eingangsspannungsbereich beträgt 21 bis 32 V. Bei Nennleistung liegt die angegebene Stromaufnahme bei bis zu 90 A. Durch die höhere Systemspannung fällt der erforderliche Batteriestrom gegenüber einem vergleichbaren 12-V-System deutlich geringer aus.

Hohe Leistung für anspruchsvolle Verbraucher

Das hohe Überlastvermögen der Studer AJ-Serie ermöglicht den Betrieb von Verbrauchern, die beim Einschalten kurzzeitig deutlich mehr Leistung benötigen. Die Wechselrichter können dadurch auch für Geräte mit erhöhtem Anlaufstrom eingesetzt werden.

Typische Einsatzbereiche sind beispielsweise:

• Klimaanlagen
• Kaffeemaschinen
• Elektrowerkzeuge
• Küchengeräte
• Leistungsstarke 230-V-Verbraucher
• Weitere Geräte mit erhöhtem Anlaufstrom

Einstellbare Stand-by-Funktion

Für einen möglichst geringen Energieverbrauch verfügen beide Modelle über ein automatisches Stand-by-System. Die Erkennungsschwelle kann zwischen 1 und 20 W eingestellt werden.

Wird kein relevanter Verbraucher erkannt, kann der Wechselrichter automatisch in den Stand-by-Betrieb wechseln. Dadurch lässt sich der Eigenverbrauch im Dauerbetrieb reduzieren.

Fernsteuerung mit FB-AJ

Die Studer AJ 2100 und AJ 2400 können mit der optional erhältlichen Studer FB-AJ Fernbedienung ferngesteuert werden.

Über die Fernbedienung lässt sich der Wechselrichter komfortabel ein- und ausschalten. Zusätzlich werden Betriebszustände optisch und akustisch angezeigt.

Die FB-AJ ist optional erhältlich. Das für die Fernbedienung vorgesehene 5 m lange Verbindungskabel ist Bestandteil der FB-AJ.

Ihre Vorteile auf einen Blick

• 2000 VA Dauerleistung
• Bis zu 5000 VA Anlaufleistung
• Sinusförmige 230-V-Ausgangsspannung
• 50 Hz Ausgangsfrequenz
• AJ 2100-12 für 12-V-Bordnetze
• AJ 2400-24 für 24-V-Bordnetze
• Hohe Überlastfähigkeit für Verbraucher mit Anlaufstrom
• Einstellbare Stand-by-Funktion von 1 bis 20 W
• Fernsteuerbar mit optionaler Studer FB-AJ
• Geeignet für Boote, Yachten, Wohnmobile und Fahrzeuge
• Kompakte Bauform mit 273 × 415 × 117 mm

Technische Daten

Merkmal	AJ 2100-12	AJ 2400-24
Hersteller	Studer Innotec	Studer Innotec
Modell	AJ 2100-12	AJ 2400-24
SKU	700052012	700052024
Betriebsspannung	12 V	24 V
Eingangsspannungsbereich	10,5 – 16 V	21 – 32 V
Stromaufnahme bei Nennleistung	180 A	90 A
Max. Wirkungsgrad	92 %	95 %
Ausgangsspannung	225 V ± 3 %	225 V ± 3 %
Ausgangsfrequenz	50 Hz ± 0,05 %	50 Hz ± 0,05 %
Dauerleistung	2000 VA	2000 VA
Leistung 30 Minuten	2100 VA	2400 VA
Anlaufleistung	5000 VA	5000 VA
Verbrauch Stand-by	0,5 W	0,3 W
Verbrauch ON	13 W	18 W
Stand-by-System	1 – 20 W	1 – 20 W
Fernsteuerbar	Ja, FB-AJ optional	Ja, FB-AJ optional
Abmessungen (T × B × H)	273 × 415 × 117 mm	273 × 415 × 117 mm
Gewicht	19 kg	18 kg

Häufige Fragen

Für welches Bordnetz ist der AJ 2100 geeignet?

Der AJ 2100-12 ist für 12-V-Bordnetze vorgesehen. Er bietet 2000 VA Dauerleistung und bis zu 5000 VA Anlaufleistung.

Für welches Bordnetz ist der AJ 2400 geeignet?

Der AJ 2400-24 ist für 24-V-Bordnetze ausgelegt. Auch dieses Modell bietet 2000 VA Dauerleistung und bis zu 5000 VA Anlaufleistung.

Welche Verbraucher kann ich mit dem Studer AJ betreiben?

Mit 2000 VA Dauerleistung und bis zu 5000 VA Anlaufleistung eignet sich der Wechselrichter für zahlreiche leistungsstarke 230-V-Verbraucher, beispielsweise Klimaanlagen, Kaffeemaschinen, Elektrowerkzeuge und andere Geräte mit erhöhtem Anlaufstrom.

Kann der Studer AJ fernbedient werden?

Ja. Beide Modelle können mit der optional erhältlichen Studer FB-AJ Fernbedienung ein- und ausgeschaltet werden. Die Fernbedienung ermöglicht außerdem die Anzeige des Betriebszustands.

Besitzt der Wechselrichter eine automatische Stand-by-Funktion?

Ja. Das integrierte Stand-by-System kann auf eine Erkennungsschwelle zwischen 1 und 20 W eingestellt werden.

Was ist beim Einbau zu beachten?

Insbesondere beim AJ 2100 können aufgrund der hohen Leistung sehr hohe Ströme auf der 12-V-Seite auftreten. Batterieverkabelung, Kabelquerschnitte, Sicherungen und Anschlüsse müssen daher entsprechend der maximal auftretenden Ströme und der jeweiligen Installationsbedingungen dimensioniert werden.

Lieferumfang

• Studer AJ 2100-12 oder AJ 2400-24 Sinus-Wechselrichter

Optional erhältlich: Studer FB-AJ Fernbedienung.

Hinweis: Bitte wählen Sie die Variante passend zur vorhandenen Bordnetzspannung. Der AJ 2100 ist ausschließlich für 12-V-Systeme und der AJ 2400 für 24-V-Systeme vorgesehen. Aufgrund der hohen DC-Ströme ist auf eine fachgerechte Dimensionierung der Verkabelung und Absicherung zu achten.
