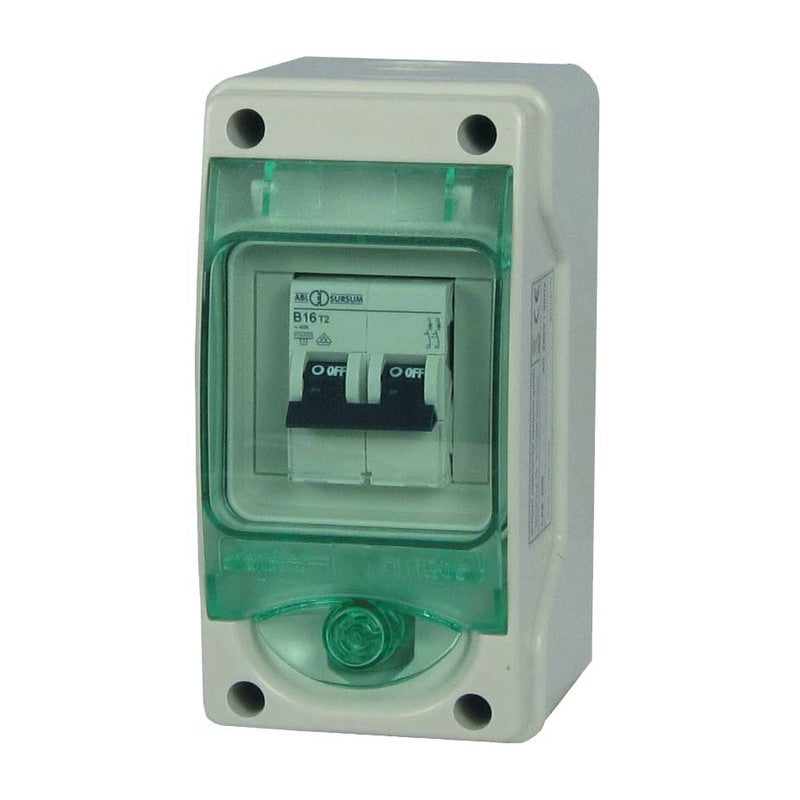

Philippi LAE 205
Philippi LAE 205
Beschreibung
Leitungsschutzschalter für Landanschluss-Zuleitungen über 3 m
Zusätzliche Absicherung bei längeren Landstrom-Zuleitungen: Der Philippi LAE 205 ist ein 2-poliger MCB-Leitungsschutzschalter für 230-V-Bordinstallationen. Er sichert die Zuleitung von der Landeinspeisung bis zur Landanschlusseinheit ab, wenn der Abstand zwischen Einspeisung und Landanschlusseinheit mehr als 3 m beträgt.
Damit ergänzt die LAE 205 Landanschlusseinheiten wie die Philippi LAE 232 oder LAE 233, wenn die Zuleitungslänge von der Einspeisungsstelle bis zur Landanschlusseinheit die 3-Meter-Grenze überschreitet.
⚓ Absicherung der Landstrom-Zuleitung
Bei Landstrominstallationen mit einer Zuleitung von mehr als 3 m zwischen Landeinspeisung und Landanschlusseinheit muss die Zuleitung entsprechend abgesichert werden. Der Philippi LAE 205 übernimmt diese zusätzliche Absicherung mit einem 2-poligen MCB-Leitungsschutzschalter mit 16 A.
Die LAE 205 ist als Ergänzung zu RCBO-basierten Landanschlusseinheiten der Philippi LAE 100/200 Serie vorgesehen, wenn der Abstand zwischen Landeinspeisung und Landanschlusseinheit mehr als 3 m beträgt.
Ihre Vorteile auf einen Blick
- 2-poliger MCB-Leitungsschutzschalter mit 16 A
- Für die Absicherung der Zuleitung bei einem Abstand von mehr als 3 m
- Erfüllt die Anforderungen der EN ISO 13297 für entsprechende Zuleitungen
- Geeignet als Ergänzung zu Philippi LAE 232 und LAE 233
- Als Ergänzung zu RCBO-basierten Landanschlusseinheiten der LAE 100/200 Serie
- Netzkontrolllampe zur Anzeige des Netzzustands
- Kompakte Bauform für den platzsparenden Einbau nahe der Einspeisung
- Kunststoffgehäuse mit Klappdeckel
- Schutzart IP 65 – geeignet auch für feuchtere Einbauorte
Technische Daten
| Hersteller | Philippi |
|---|---|
| Produkt | LAE 205 |
| Schutzschalter | 2-poliger MCB-Leitungsschutzschalter, 16 A |
| Nennspannung | AC 230 V / 50 Hz |
| Gehäuse | Kunststoff mit Klappdeckel |
| Schutzart | IP 65 |
| Kontrolle | Netzkontrolllampe |
| Einsatz | Absicherung der Zuleitung bei Leitungslänge (Abstand) > 3 m |
| Abmessungen (B × H × T) | 80 × 150 × 97 mm |
| Artikelnummer | 010002050 |
So funktioniert die LAE 205
Die Philippi LAE 205 wird in die 230-V-Zuleitung zwischen der Landeinspeisung und der Landanschlusseinheit integriert. Sie dient zur zusätzlichen Absicherung der Zuleitung, wenn der Abstand zwischen Einspeisungsstelle und Landanschlusseinheit mehr als 3 m beträgt.
Der 2-polige MCB-Leitungsschutzschalter ist für eine Nennspannung von AC 230 V / 50 Hz und einen Nennstrom von 16 A ausgelegt.
