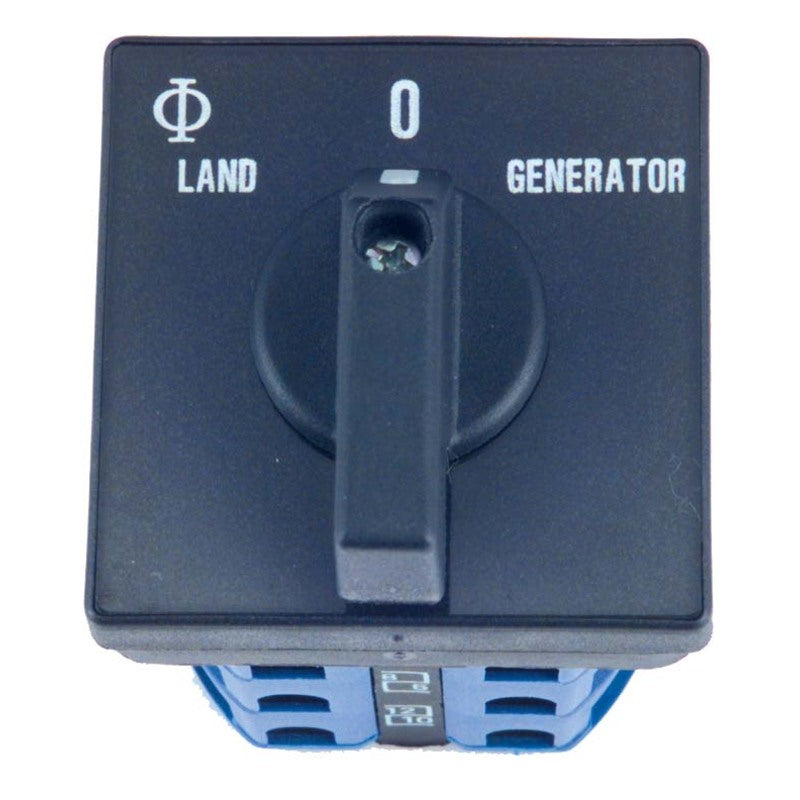

Philippi Land-Generator 1-0-2 CH16-A 211
Philippi Land-Generator 1-0-2 CH16-A 211
Beschreibung
Nockenschalter CH 16 A 211 LW – Land / Wandler
Der Philippi Nockenschalter CH 16 A 211 LW ist ein manueller Umschalter für die 230-V-Bordelektrik von Yachten und Booten. Mit dem Schalter lässt sich die Stromversorgung gezielt zwischen Landanschluss und Wandler umschalten.
Die eindeutige 1-0-2-Schaltstellung ermöglicht eine einfache und übersichtliche Bedienung. Die Ausführung eignet sich besonders für die Nachrüstung und Erweiterung bestehender 230-V-Bordnetze.
Produktvorteile
- 1-0-2-Umschalter für Landanschluss und Wandler
- Für 230-V-Bordnetze auf Yachten und Booten
- Eindeutige Schalterstellungen für eine übersichtliche Bedienung
- Kompakte Frontmontage direkt in Schalt- und Frontplatten
- Strombelastbarkeit bis 25 A
- Für Frontplatten bis 5 mm Wandstärke
- Ideal für die Nachrüstung bestehender Bordelektrik
Technische Daten
| Hersteller | Philippi |
|---|---|
| Baureihe | CH 16 A |
| Typ | CH 16 A 211 LW |
| Funktion | Land / Wandler |
| Schaltstellung | 1-0-2 |
| Strombelastbarkeit | 25 A |
| Frontmaß | 48 × 48 mm |
| Einbautiefe | 58 mm |
| Max. Frontplattenstärke | 5 mm |
| Artikelnummer | 640202111 |
Umschaltung zwischen Landstrom und Wandler
Bei einer 230-V-Bordelektrik mit mehreren Stromquellen muss eindeutig festgelegt werden, welche Quelle das Bordnetz versorgt. Der Philippi CH 16 A 211 LW ermöglicht die manuelle Umschaltung zwischen dem Landanschluss und dem Wandler bzw. Wechselrichter an Bord.
Die Schaltstellung 1-0-2 ermöglicht eine klare Auswahl der gewünschten Stromquelle. In der Mittelstellung 0 sind die beiden Quellen getrennt.
Montage
Der Nockenschalter ist für die Direktmontage in Frontplatten bis 5 mm Wandstärke vorgesehen. Für dickere Frontplatten, beispielsweise aus Holz, kann der Schalter mit der passenden Leerplatte Leer CA kombiniert werden.
Weitere Ausführungen der CH-16A-Baureihe
Die Philippi CH-16A-Baureihe ist in verschiedenen Ausführungen für die Umschaltung unterschiedlicher Stromquellen erhältlich:
| Typ | Funktion | Strombelastbarkeit | Front / Einbautiefe | Artikel-Nr. |
|---|---|---|---|---|
| CH 16 A 211 LG | Land / Generator, 1-0-2 | 25 A | 48 × 48 mm / 58 mm | 640202110 |
| CH 16 A 211 LW | Land / Wandler, 1-0-2 | 25 A | 48 × 48 mm / 58 mm | 640202111 |
| CH 16 A 251 | Land / Generator / Wandler, 1-0-2-3 | 25 A | 48 × 48 mm / 86 mm | 640202510 |
Welche Ausführung wird benötigt?
Für die Umschaltung zwischen Landanschluss und Wandler ist der CH 16 A 211 LW vorgesehen.
Soll zusätzlich ein Generator in die Umschaltung integriert werden, eignet sich der CH 16 A 251 mit der Schaltfunktion 1-0-2-3.
Für Anwendungen mit höherer Strombelastbarkeit bietet Philippi außerdem die baugleiche CA-Serie mit 63 A an.
Wichtiger Hinweis
Arbeiten an 230-V-Bordnetzen dürfen nur durch entsprechend qualifizierte Fachkräfte durchgeführt werden. Die Auswahl, Dimensionierung, Absicherung und Installation des Schalters muss passend zur jeweiligen elektrischen Anlage erfolgen.
