Beschreibung

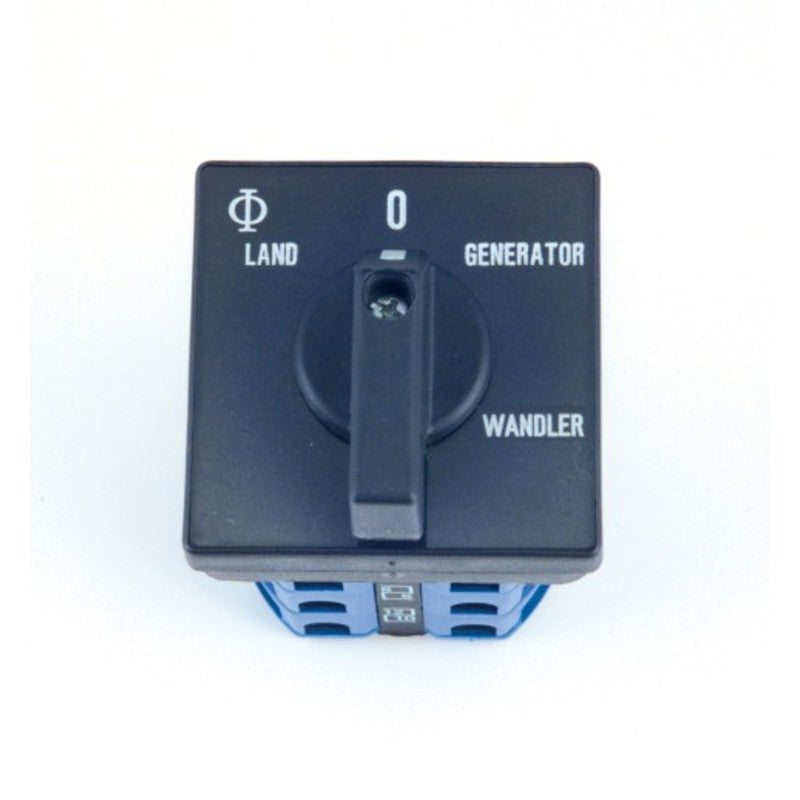

Nockenschalter CH 16 D 926 Land/Generator/Wandler

Der Philippi CH 16 D 926 ist ein manueller 4-stufiger Nockenschalter für die Umschaltung von Landanschluss, Generator und Wandler (Wechselrichter) in 230-V-Bordnetzen von Yachten. Die Schaltstellung 1-0-2-3 ermöglicht eine eindeutige Auswahl der jeweiligen Stromquelle und grenzt im Wandlerbetrieb den Ladebetrieb gezielt aus.

Manuelle Umschaltung für drei 230-V-Stromquellen

In Bordnetzen mit Landstrom, Generator und Wechselrichter sorgt der CH 16 D 926 für eine klare und sichere Umschaltung der verfügbaren Stromquellen. Über die vier Schaltstellungen 1-0-2-3 lässt sich die gewünschte Betriebsart direkt am Schaltpanel auswählen.

In der Wandlerstellung wird der Ladebetrieb ausgegrenzt. Dadurch wird verhindert, dass das Ladegerät während des Wandlerbetriebs unerwünscht in den Stromkreis einspeist.

Ihre Vorteile auf einen Blick

• Manuelle Umschaltung zwischen Landanschluss, Generator und Wandler
• 4 Schaltstellungen: 1-0-2-3
• Gezielte Ausgrenzung des Ladebetriebs im Wandlerbetrieb
• Für 230-V-Bordnetze auf Yachten
• Belastbar bis 25 A
• Kompakte Frontabmessungen von 48 x 48 mm
• Geeignet für die individuelle Nachrüstung bestehender Anlagen
• Montage in Frontplatten bis 5 mm Wandstärke
• Für größere Wandstärken mit Leerplatte Leer CA kombinierbar

Technische Daten

Montage bei größeren Wandstärken

Der CH 16 D 926 ist für Frontplatten mit einer maximalen Wandstärke von 5 mm ausgelegt. Bei dickeren Frontplatten oder Holzwänden kann die separat erhältliche Leerplatte Leer CA verwendet werden.

Die Leerplatte hat die Artikel-Nr. 0 2900 2060 und ermöglicht die Montage des Nockenschalters auch bei größeren Wandstärken.

Für Landstrom, Generator und Wandler

Der Philippi CH 16 D 926 eignet sich für die individuelle Nachrüstung von 230-V-Bordnetzen, wenn mehrere AC-Stromquellen manuell ausgewählt werden sollen. Durch die definierte Schaltfolge und die Ausgrenzung des Ladebetriebs im Wandlerbetrieb lässt sich die vorhandene Bordelektrik übersichtlich in ein bestehendes Schaltpanel integrieren.
