Beschreibung

Landanschlusseinheit für 230 V mit zusätzlicher Unterabsicherung

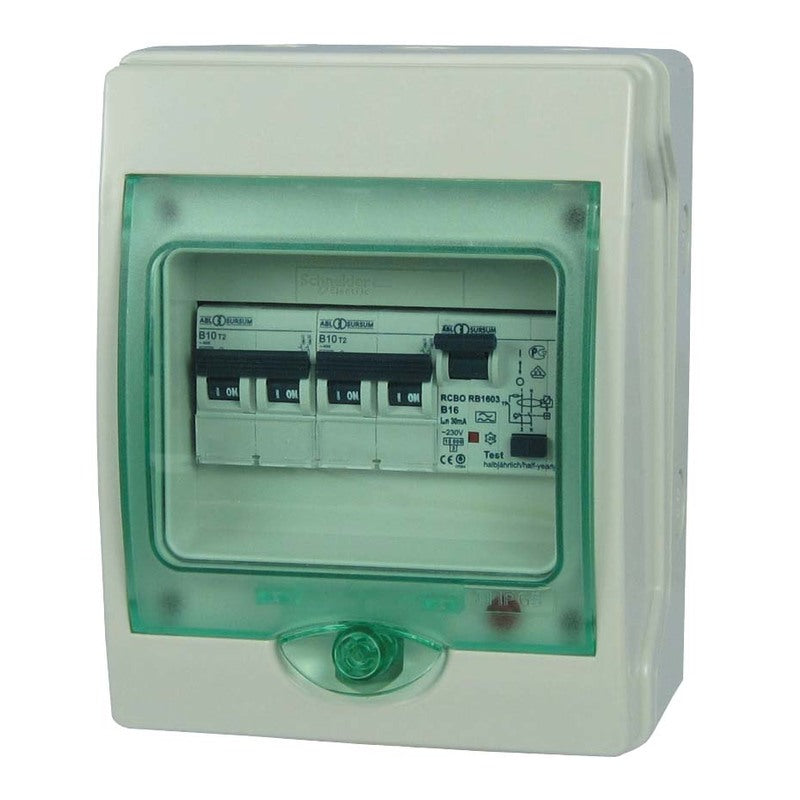

Sicherer Landstrom mit zusätzlicher Absicherung: Die Philippi LAE 230 ist eine Landanschlusseinheit für die Netzstromübernahme mit AC 230 V / 50 Hz im Bordnetz von Booten und Yachten. Zusätzlich ermöglicht sie die separate Absicherung von zwei nachgeschalteten 230-V-Verbraucherkreisen.

Damit kombiniert die LAE 230 die Landstromübernahme mit einem 2-poligen RCBO-Schutzschalter sowie zwei zusätzlichen 2-poligen MCB-Leitungsschutzschaltern. Das wasserdichte Kunststoffgehäuse mit Klappdeckel ermöglicht den Einbau auch in feuchten und exponierten Bereichen an Bord.

⚓ Landstrom und Unterabsicherung in einer Einheit

Die Philippi LAE 230 übernimmt die Netzstromversorgung mit AC 230 V / 50 Hz und schützt das Bordnetz über einen 2-poligen RCBO-Schutzschalter mit 16 A / 0,03 A. Zusätzlich stehen zwei separate 2-polige MCB-Leitungsschutzschalter mit jeweils 10 A zur Verfügung.

Dadurch können zwei nachgeschaltete Verbraucherkreise unabhängig voneinander unterabgesichert werden. Die LAE 230 eignet sich damit sowohl für Bootseigner als auch für Ausrüster, die eine kompakte Lösung für die Landstromübernahme und die Absicherung weiterer 230-V-Stromkreise suchen.

Ihre Vorteile auf einen Blick

• Landstromübernahme für AC 230 V / 50 Hz
• Fehlerstrom- und Personenschutz durch 2-poligen RCBO mit 16 A / 0,03 A
• Zwei zusätzliche Verbraucherkreise separat absicherbar
• 2 × 2-polige MCB-Leitungsschutzschalter mit jeweils 10 A
• Wasserdichtes Kunststoffgehäuse mit Klappdeckel
• Schutzart IP 65 für den Einsatz in feuchten und exponierten Bereichen an Bord
• Netzkontrolllampe zur schnellen Anzeige des Netzzustands
• Anschluss innenliegend direkt an den Klemmen der Schutzschalter
• Kabeleinführung über Kabelverschraubungen

Technische Daten

So funktioniert die LAE 230

Die Landanschlusseinheit wird in die 230-V-Landstromversorgung des Bootes integriert. Der ankommende Landstrom wird über den 2-poligen RCBO-Schutzschalter mit 16 A / 0,03 A abgesichert und dem Bordnetz zur Verfügung gestellt.

Für zwei weitere Verbraucherkreise stehen jeweils eigene 2-polige MCB-Leitungsschutzschalter mit 10 A zur Verfügung. Dadurch lassen sich die angeschlossenen Verbraucherkreise separat unterabsichern.

Die Anschlüsse befinden sich im Inneren der Einheit direkt an den Klemmen der Schutzschalter. Die Kabeleinführung erfolgt über Kabelverschraubungen.

Zwei zusätzliche Verbraucherkreise separat absichern

Die beiden zusätzlichen MCB-Leitungsschutzschalter mit jeweils 10 A ermöglichen die separate Unterabsicherung von zwei nachgeschalteten Verbraucherkreisen.

Dadurch können beispielsweise unterschiedliche 230-V-Verbraucherkreise an Bord unabhängig voneinander abgesichert werden. Die beiden Leitungsschutzschalter sind jeweils 2-polig ausgeführt.

Alternative Ergänzung bei zwei Landstromanschlüssen

Werden an Bug und Heck einer Yacht jeweils Landanschluss-Steckverbinder installiert, empfiehlt Philippi einen Bug-Heck-Umschalter. Dieser sorgt dafür, dass die nicht genutzte Einspeisung spannungsfrei bleibt.

Lieferumfang

• 1 × Philippi LAE 230 Landanschlusseinheit

Baltic Parts – Marine-Elektrik und Bootszubehör.
Die Philippi LAE 230 ist eine kompakte Lösung für die 230-V-Landstromübernahme mit integriertem Fehlerstrom- und Personenschutz sowie der separaten Unterabsicherung von zwei weiteren Verbraucherkreisen.
