Beschreibung

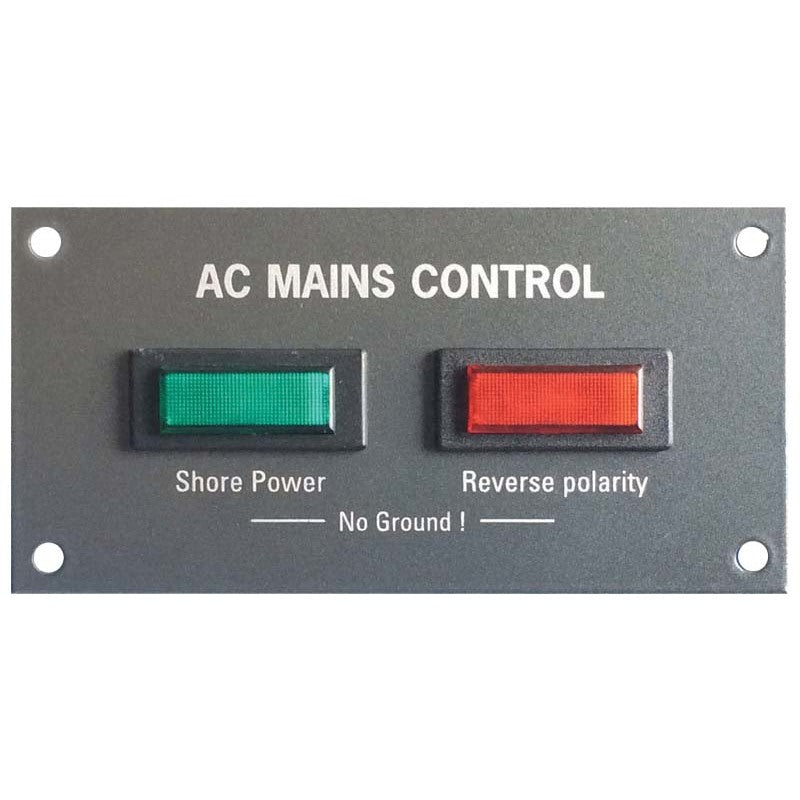

Netz-Kontrollpanel für den Landanschluss
Landanschluss auf korrekte Polung prüfen: Das Philippi Netz-Kontrollpanel LAR zeigt auf einen Blick, ob das AC-Bordnetz korrekt mit dem Landnetz verbunden ist. Eine grüne Anzeige signalisiert einen korrekten Anschluss, während eine rote Anzeige auf eine vertauschte Phase und einen vertauschten Nullleiter hinweist.
Das kompakte Panel eignet sich als praktische Ergänzung für die Philippi Stromkreisverteiler der Serie 200 und ermöglicht eine schnelle Kontrolle des Landanschlusses, bevor elektrische Verbraucher an Bord betrieben werden.
⚓ Landnetz auf korrekte Polung prüfen
Beim Anschluss einer Yacht an das öffentliche Landstromnetz ist die korrekte Zuordnung von Phase (L) und Nullleiter (N) wichtig. Das Philippi LAR überwacht den Anschluss und macht eine mögliche Verpolung direkt über die integrierte Leuchtanzeige sichtbar.
Das Panel ist für AC-Netze mit vorhandenem Schutzleiter ausgelegt. Bei einem Netz ohne Schutzleiter kann das LAR keine entsprechende Fehlererkennung durchführen.
Ihre Vorteile auf einen Blick
- Optische Kontrolle des Landstromanschlusses
- Grüne Anzeige bei korrektem Anschluss
- Rote Anzeige bei vertauschter Phase und Nullleiter
- Erkennt eine mögliche Verpolung von L und N
- Kompakte Bauform für den platzsparenden Einbau
- Passend zu den Philippi Stromkreisverteilern der Serie 200
- Rückseitiger Anschluss über Flachsteckhülsen 6,3 mm
- Handrückensicherer rückseitiger Aufbau
Technische Daten
| Hersteller | Philippi |
|---|---|
| Produkt | LAR Netz-Kontrollpanel |
| Funktion | Kontrolle der korrekten Landnetz-Polung |
| Anzeige | Grün = korrekter Anschluss, Rot = L/N vertauscht |
| Mess-Fehlerstrom | 1,4 mA |
| Anschluss | Flachsteckhülsen 6,3 mm, rückseitig |
| Abmessungen (B × H × T) | 105 × 52,5 × 50 mm |
| Einbauausschnitt | 81 × 28,5 mm |
| Artikelnummer | 010000231 |
So funktioniert das Netz-Kontrollpanel LAR
Nach dem Anschluss an das AC-Bordnetz überwacht das Philippi LAR die Zuordnung von Phase und Nullleiter. Über die integrierte Anzeige lässt sich der Zustand des Landanschlusses schnell erkennen.
Bei einem korrekten Anschluss leuchtet die Anzeige grün. Sind Phase (L) und Nullleiter (N) vertauscht, weist die rote Anzeige auf die fehlerhafte Polung hin.
Verpolung des Landanschlusses sofort erkennen
Gerade beim Wechsel zwischen verschiedenen Marinas und Landstromanlagen kann die korrekte Polung des Anschlusses nicht selbstverständlich vorausgesetzt werden. Das Philippi LAR ermöglicht eine schnelle optische Kontrolle direkt an der Schalttafel.
So lässt sich eine mögliche Vertauschung von Phase und Nullleiter erkennen, bevor elektrische Verbraucher im Bordnetz betrieben werden.
Kompakte Bauform für den Einbau an Bord
Mit Abmessungen von nur 105 × 52,5 × 50 mm lässt sich das LAR platzsparend in eine Schalttafel integrieren. Der erforderliche Einbauausschnitt beträgt 81 × 28,5 mm.
Der elektrische Anschluss erfolgt rückseitig über Flachsteckhülsen mit 6,3 mm. Der rückseitige Aufbau ist handrückensicher ausgeführt.
Passend zur Philippi Serie 200
Das Philippi Netz-Kontrollpanel LAR ist als Ergänzung zu den Stromkreisverteilern der Philippi Serie 200 vorgesehen und kann direkt in entsprechende Schalttafeln integriert werden.
Lieferumfang
- 1 × Philippi Netz-Kontrollpanel LAR
⚠️ Wichtiger Sicherheitshinweis
Das LAR ist nicht für AC-Netze ohne Schutzleiter geeignet, da in diesem Fall keine entsprechende Fehlererkennung möglich ist. Die Installation und der Anschluss von 230-V-Bordnetzen dürfen nur durch entsprechend qualifizierte Fachkräfte unter Beachtung der geltenden Vorschriften, Normen und Sicherheitsbestimmungen erfolgen.
Baltic Parts – Marine-Elektrik und Bootszubehör.
Das Philippi LAR ermöglicht eine schnelle optische Kontrolle der Landnetz-Polung und ist die passende Ergänzung für Schalttafeln und Stromkreisverteiler der Philippi Serie 200.
