Automatischer Land-Generator/Wechselrichter-Umschalter

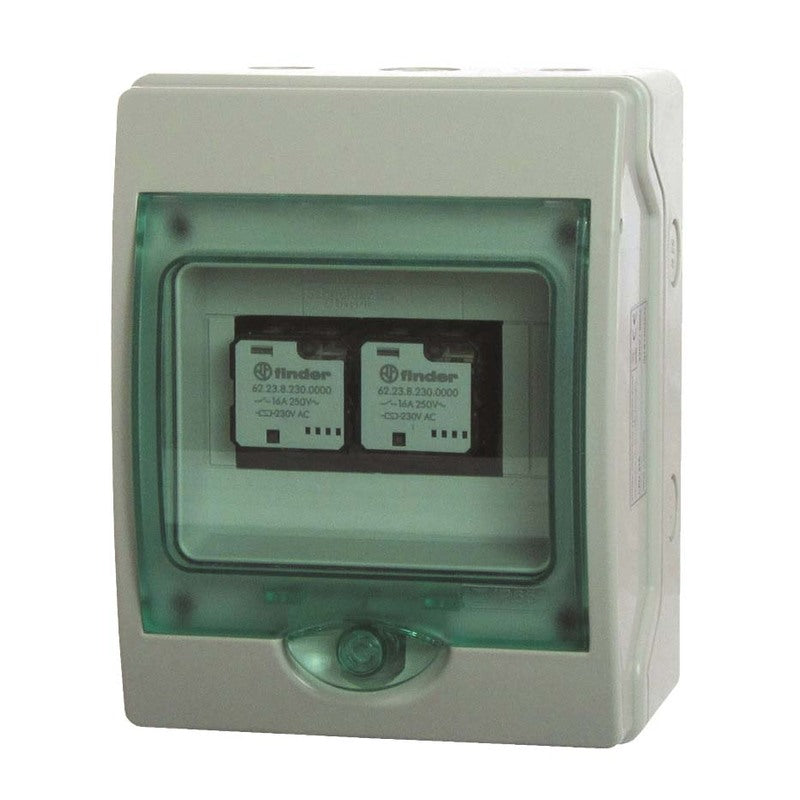

Automatisch zwischen zwei Wechselstromquellen umschalten: Die Philippi LAU 216 ist eine automatische AC-Umschalteinheit für zwei Eingänge und ermöglicht je nach Anschluss die Umschaltung zwischen Landanschluss und Generator oder zwischen Landanschluss und Wechselrichter. Die Einheit ist für 230 V / 50 Hz und Ströme bis maximal 16 A ausgelegt.

Die LAU 216 überwacht die Netzeingangsspannung der angeschlossenen Quellen und schaltet die jeweilige Quelle erst auf das Bordnetz, wenn die erforderlichen Bedingungen erfüllt sind. Die verzögerte Umschaltung sorgt dabei für eine sichere Trennung der Energiequellen und schützt vor Kurzschlüssen durch Phasenverschiebungen und induktive Lastströme.

⚓ Sichere Umschaltung zwischen Landstrom und Generator oder Wechselrichter

Soll neben dem Landanschluss zusätzlich ein Generator oder Wechselrichter in das Wechselstrom-Bordnetz einspeisen, müssen die beiden Energiequellen sicher voneinander getrennt und umgeschaltet werden. Die Philippi LAU 216 übernimmt diese Aufgabe automatisch.

Je nach Anschluss der beiden Eingänge kann die LAU 216 zwischen Landanschluss und Generator oder zwischen Landanschluss und Wechselrichter umschalten. Bei einem Generator wird die Quelle erst zugeschaltet, wenn die Netzeingangsspannung den Anforderungen für das Bordnetz entspricht.

Ihre Vorteile auf einen Blick

• Automatische Umschaltung zwischen zwei Wechselstromquellen
• Geeignet für Landanschluss und Generator oder Landanschluss und Wechselrichter
• Verzögerte Umschaltung schützt vor Kurzschlüssen durch Phasenverschiebung
• Berücksichtigt auch induktive Lastströme beim Quellenwechsel
• Überwachung der Netzeingangsspannung jeder angeschlossenen Quelle
• Für Ströme bis 16 A bzw. ca. 3,6 kW ausgelegt
• Für die Einbindung in das Philippi P-BUS-System vorbereitet
• P-BUS-Anbindung über ACE-T-Kabel möglich
• Kompakte Bauweise für die feste Installation an Bord

Technische Daten

So funktioniert die LAU 216

Die Umschalteinheit wird zwischen den beiden Wechselstromquellen und dem Bordnetz installiert. Je nach Anschluss kann die Philippi LAU 216 zwischen Landanschluss und Generator oder zwischen Landanschluss und Wechselrichter umschalten.

Die Einheit prüft die Netzeingangsspannung jeder angeschlossenen Quelle. Erst wenn die Spannung den Anforderungen des Bordnetzes entspricht, wird die jeweilige Quelle zugeschaltet. Dadurch werden beispielsweise Generatoren erst auf das Bordnetz geschaltet, sobald sie stabil laufen.
