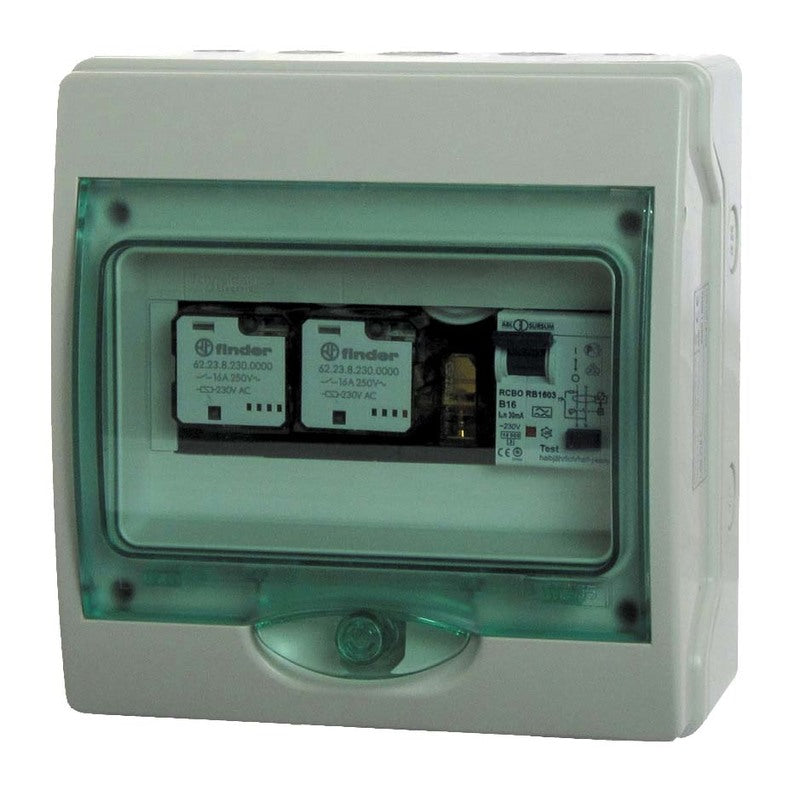

Philippi LAU 216 F – Automatischer Land-Generator-Umschalter mit RCBO-Schutzschalter

Der Philippi LAU 216 F ist eine automatische AC-Umschalteinheit für das Bordnetz von Yachten und ermöglicht die sichere Umschaltung zwischen zwei 230-V-Stromquellen, beispielsweise zwischen Landanschluss und Generator.

Die Umschaltung erfolgt automatisch und ohne manuellen Eingriff am Schaltschrank. Zusätzlich verfügt die LAU 216 F über einen integrierten RCBO-Schutzschalter mit 16 A / 30 mA, der den Fehlerstrom- und Leitungsschutz übernimmt.

Damit kombiniert die LAU 216 F die automatische Umschaltung der AC-Versorgung mit einem integrierten FI/LS-Schutz in einem kompakten Gehäuse.

Automatische Umschaltung zwischen Landanschluss und Generator

Die LAU 216 F überwacht die beiden angeschlossenen 230-V-Quellen und schaltet bei einem Ausfall beziehungsweise beim Trennen einer Quelle automatisch auf die verbleibende Versorgung um.

Typischerweise wird die Einheit für die Umschaltung zwischen Landanschluss und Generator auf Yachten eingesetzt. Dadurch steht dem Bordnetz auch bei einem Wechsel der verfügbaren Stromquelle zuverlässig eine AC-Versorgung zur Verfügung.

Die beiden AC-Eingänge und -Ausgänge sind jeweils für bis zu 16 A ausgelegt.

Integrierter RCBO-Schutzschalter

Im Gegensatz zur Basisvariante LAU 216 verfügt die LAU 216 F über einen integrierten RCBO-Schutzschalter mit 16 A und einem Fehlerstrom-Auslösestrom von 30 mA.

Der integrierte FI/LS-Schalter übernimmt damit sowohl den Fehlerstromschutz als auch den Leitungsschutz. Ein separater FI/LS-Schalter für den entsprechenden Stromkreis ist dadurch nicht erforderlich.

Für Energieüberwachung vorbereitet

Das Gehäuse der LAU 216 F ist bereits für die Aufnahme eines Philippi Messwandlers ACW vorbereitet. Eine Energieüberwachung kann dadurch zu einem späteren Zeitpunkt nachgerüstet werden, ohne dass ein zusätzliches Gehäuse erforderlich ist.

In Verbindung mit dem Philippi P-BUS System lässt sich die Energieüberwachung in die vorhandene Bordelektronik integrieren.

Anbindung an das Philippi P-BUS System

Die LAU 216 F verfügt über eine Schnittstelle zur Anbindung an das Philippi P-BUS System.

Für die Verbindung wird das separat erhältliche ACE-T-Kabel mit der Artikelnummer 5 0411 1161 benötigt. Damit kann die LAU 216 F in ein entsprechendes P-BUS System eingebunden werden.

Kompakte Bauweise für den Einsatz an Bord

Mit Abmessungen von 195 × 200 × 115 mm lässt sich die LAU 216 F platzsparend in das elektrische System einer Yacht integrieren.

Das Gehäuse besitzt die Schutzart IP X4 und ist damit für den vorgesehenen Einsatzbereich im Bordnetz ausgelegt.

Ihre Vorteile auf einen Blick

• Automatische Umschaltung zwischen zwei 230-V-AC-Quellen
• Geeignet für die Umschaltung zwischen Landanschluss und Generator
• Keine manuelle Umschaltung am Schaltschrank erforderlich
• Integrierter RCBO-Schutzschalter (FI/LS)
• RCBO mit 16 A / 30 mA
• AC-Eingang 1 / 2 jeweils 16 A
• AC-Ausgang 1 / 2 jeweils 16 A
• Für die Aufnahme eines ACW-Messwandlers vorbereitet
• Energieüberwachung nachrüstbar
• P-BUS-Schnittstelle vorhanden
• ACE-T-Kabel für P-BUS-Anbindung erforderlich
• Schutzart IP X4
• Kompakte Abmessungen von 195 × 200 × 115 mm

Technische Daten

Hersteller	Philippi
Modell	LAU 216 F
Artikelnummer	011002161
Nennspannung	230 V / 50 Hz
AC-Eingang 1	16 A
AC-Eingang 2	16 A
RCBO (FI/LS)	16 A / 30 mA, integriert
AC-Ausgang 1	16 A
AC-Ausgang 2	16 A
Schutzart	IP X4
P-BUS-Schnittstelle	Ja
P-BUS-Anschluss	ACE-T-Kabel erforderlich
ACE-T-Kabel Artikelnummer	5 0411 1161
Vorbereitung Messwandler	ACW
Abmessungen (B × H × T)	195 × 200 × 115 mm

Lieferumfang

• Philippi LAU 216 F Automatischer Land-Generator-Umschalter mit integriertem RCBO-Schutzschalter

Hinweis: Das ACE-T-Kabel für die Anbindung an das
