Beschreibung

Schalteinheit für Landanschluss, Wechselrichter und Generator

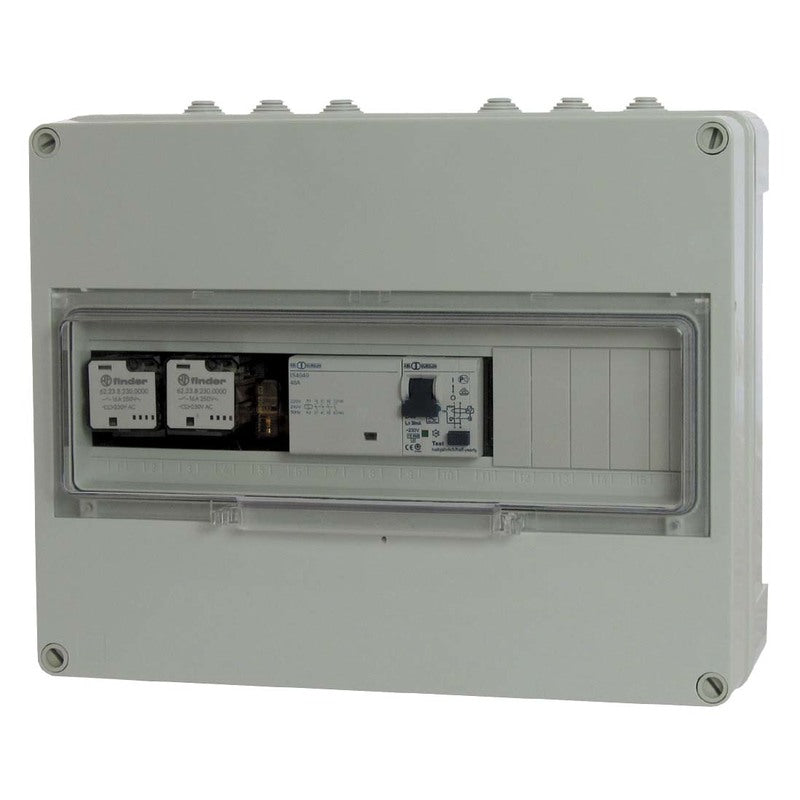

Sicher zwischen drei Wechselstromquellen umschalten: Die Philippi LAU 340 ist eine automatische Umschalteinrichtung für bis zu drei Wechselstrom-Eingänge und ermöglicht die sichere Umschaltung zwischen Landanschluss, Wechselrichter und Generator im Bordnetz von Yachten. Sie ist speziell für Generatorleistungen bis 9 kW / 40 A ausgelegt.

Die LAU 340 überwacht die Netzeingangsspannung jeder angeschlossenen Quelle und schaltet die jeweilige Energiequelle erst zu, wenn diese korrekt angelaufen ist und die erforderliche Nennspannung erreicht hat. Die automatische und verzögerte Umschaltung sorgt für einen sicheren Wechsel zwischen den verschiedenen AC-Quellen.

⚓ Automatische Umschaltung zwischen drei AC-Quellen

Bei Yachten können Landstrom, Wechselrichter und Generator als unterschiedliche Energiequellen für das Bordnetz eingesetzt werden. Die Philippi LAU 340 übernimmt die automatische Umschaltung zwischen bis zu drei Wechselstromquellen und überwacht dabei die Eingangsspannung der angeschlossenen Quellen.

Besonders beim Einsatz eines Generators ist die kontrollierte Zuschaltung wichtig. Die LAU 340 schaltet den Generator erst zu, wenn dieser korrekt angelaufen ist und seine Nennspannung erreicht hat. Die verzögerte Umschaltung verhindert dabei Kurzschlüsse durch Phasenverschiebungen zwischen den Energiequellen.

Ihre Vorteile auf einen Blick

• Automatische Umschaltung zwischen bis zu drei Wechselstromquellen
• Geeignet für Landanschluss, Wechselrichter und Generator
• Verzögerte Umschaltung verhindert Kurzschlüsse durch Phasenverschiebung
• Für Generatoren bis 40 A / 9 kW ausgelegt
• Automatische Überwachung der Netzeingangsspannung jeder Quelle
• Generatorzuschaltung erst nach Erreichen der Nennspannung
• Zusätzlicher Ausgangsstromkreis schützt bei Wechselrichterbetrieb die Batterien vor ungewollter Entladung
• Für den Philippi P-BUS vorbereitet
• Anzeige der aktiven Quelle und AC-Spannung über PSM2/PSL möglich
• Erweiterbar mit dem AC-Interface CAV zur Anzeige der Leistungsdaten

Technische Daten

So funktioniert die LAU 340

Die Umschalteinheit wird zwischen den angeschlossenen Wechselstromquellen und dem Bordnetz installiert. Bis zu drei AC-Quellen können angeschlossen werden. Die LAU 340 überwacht die Netzeingangsspannung jeder Quelle und schaltet die jeweils vorgesehene Energiequelle automatisch zu.

Beim Einsatz eines Generators wird dieser erst zugeschaltet, wenn er korrekt angelaufen ist und seine Nennspannung erreicht hat. Die Umschaltung erfolgt verzögert, sodass Phasenverschiebungen zwischen den verschiedenen Quellen nicht zu einem Kurzschluss führen.
