Beschreibung

Automatische Umschalteinheit für Landanschluss, Wechselrichter und Generator

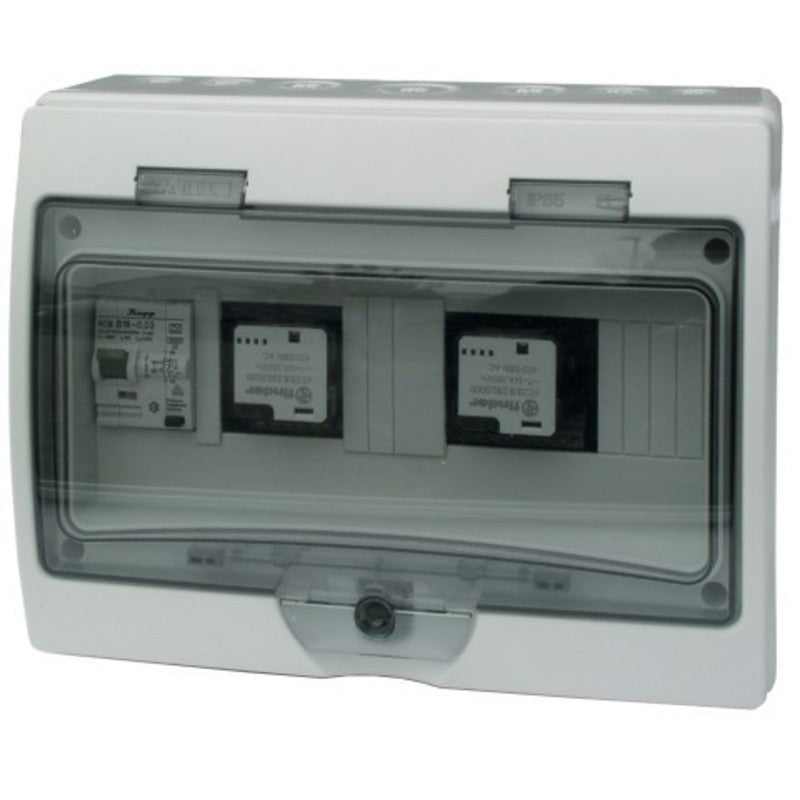

Sicher zwischen drei Wechselstromquellen umschalten: Die Philippi LAU 340 F ist eine automatische Umschalteinrichtung für bis zu drei Wechselstrom-Eingänge und ermöglicht die sichere Umschaltung zwischen Landanschluss, Wechselrichter und Generator im Bordnetz von Yachten. Die Ausführung mit integriertem RCBO-Schutzschalter 40 A / 30 mA ist besonders für Neuinstallationen geeignet und für Generatorleistungen bis 9 kW ausgelegt.

Die LAU 340 F überwacht die angeschlossenen Wechselstromquellen und führt die Umschaltung automatisch und verzögert durch. Dadurch werden Kurzschlüsse durch Phasenverschiebungen beim Wechsel zwischen den Quellen verhindert.

⚓ Automatische Umschaltung zwischen drei AC-Quellen

Bei Yachten können unterschiedliche Wechselstromquellen wie Landstrom, Wechselrichter und Generator zur Versorgung des Bordnetzes eingesetzt werden. Die Philippi LAU 340 F übernimmt die automatische Umschaltung zwischen bis zu drei angeschlossenen AC-Quellen.

Die Umschalteinheit misst die Eingangsspannung jeder angeschlossenen Quelle und schaltet beispielsweise den Generator erst zu, wenn dieser korrekt angelaufen ist und seine Nennspannung erreicht hat. Die Umschaltung erfolgt verzögert, um eine sichere Trennung und Zuschaltung der jeweiligen Quelle zu gewährleisten.

Ihre Vorteile auf einen Blick

• Automatische Umschaltung zwischen bis zu drei Wechselstromquellen
• Geeignet für Landanschluss, Wechselrichter und Generator
• Integrierter RCBO-Schutzschalter mit 40 A / 30 mA
• Für Generatorleistungen bis 9 kW / 40 A ausgelegt
• Verzögerte Umschaltung verhindert Kurzschlüsse durch Phasenverschiebung
• Automatische Überwachung der Netzeingangsspannungen
• Zusätzlicher Ausgangsstromkreis schützt beim Wechselrichterbetrieb die Batterien vor ungewollter Entladung
• Raum für einen Messwandler ACW zur späteren Erweiterung
• Für den Philippi P-BUS vorbereitet
• Anzeige der aktiven Quelle und AC-Spannung über PSM2/PSL möglich

Technische Daten

So funktioniert die LAU 340 F

Die Umschalteinheit wird zwischen den angeschlossenen Wechselstromquellen und dem Bordnetz installiert. Bis zu drei AC-Quellen können angeschlossen werden. Die LAU 340 F überwacht die Eingangsspannung der jeweiligen Quellen und wählt automatisch die zur Versorgung vorgesehene Quelle aus.

Beim Einsatz eines Generators wird dieser erst zugeschaltet, wenn er korrekt angelaufen ist und seine Nennspannung erreicht hat. Die Umschaltung erfolgt mit einer einstellbaren Verzögerung, sodass Phasenverschiebungen zwischen den Quellen nicht zu einem Kurzschluss führen.

Für höhere Generatorleistungen bis 9 kW

Der dritte AC-Eingang der LAU 340 F ist für den Anschluss eines Generators mit bis zu 40 A bzw. 9 kW ausgelegt. Die beiden weiteren AC-Eingänge sind jeweils für 16 A ausgelegt und können beispielsweise für Landanschluss und Wechselrichter genutzt werden.

Erweiterbar mit Messwandler ACW

Im Gehäuse der LAU 340 F ist bereits Raum für einen Messwandler ACW vorgesehen. Dadurch kann die Anlage bei Bedarf später um eine detaillierte Leistungserfassung erweitert werden.

Philippi P-BUS-Anbindung

Die LAU 340 F kann in das Philippi P-BUS-System eingebunden werden. Über die System-Monitore PSM2 oder PSL lassen sich unter anderem die Umschaltverzögerungszeit und Spannungsschwellen individuell einstellen. Außerdem können die aktive Quelle und die AC-Spannung am Display angezeigt werden.

Lieferumfang

• 1 × Philippi LAU 340 F automatische Umschalteinheit

Baltic Parts – Marine-Elektrik und Bootszubehör.
Die Philippi LAU 340 F ist die passende Lösung für Yachten mit mehreren Wechselstromquellen, wenn eine automatische Umschaltung zwischen Landanschluss, Wechselrichter und Generator sowie ein integrierter RCBO-Schutzschalter gewünscht sind.
